Quant. |

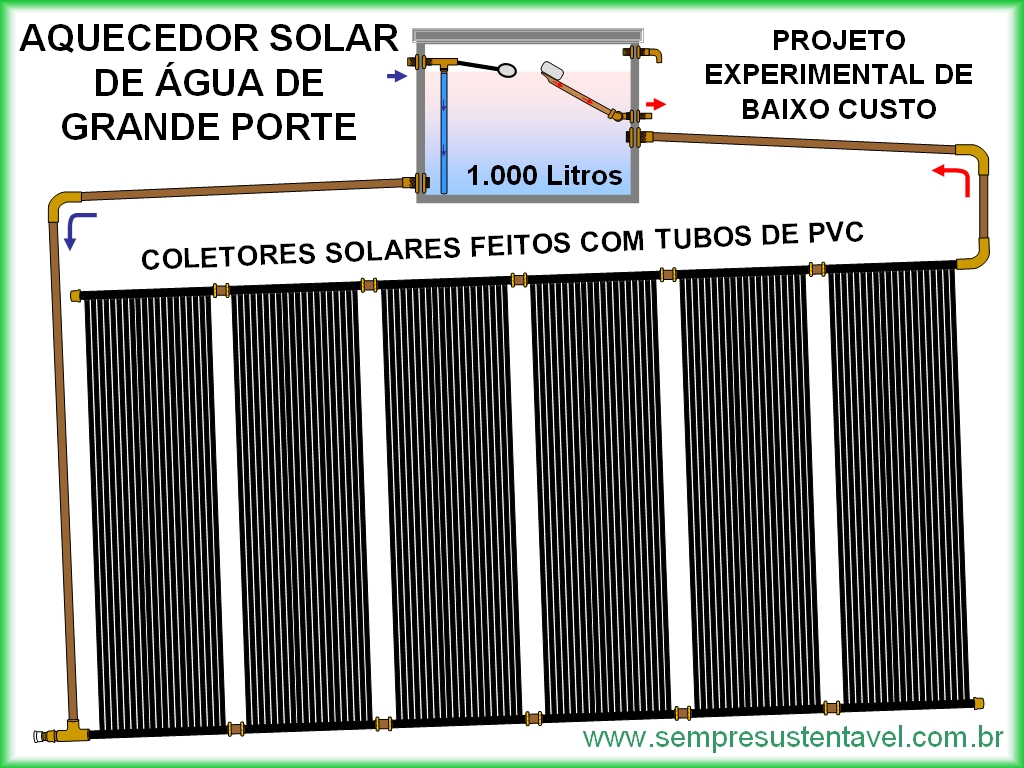

Peças p/ montar um Aquecedor solar de Água com tubos de PVC |
Valor uni. |
Total |
|
2 |
Adaptador soldável com anel de vedação para caixa d'água [DN 25] |
|
|
|
1 |
Adaptador soldável com anel de vedação para caixa d'água [DN 32] |
|
|
|
2 |
Adaptador soldável com anel de vedação para caixa d'água [DN 40] |
|
|
|
1 |
Adaptador soldável curto com bolsa e rosca para registro [32mm x 1"] |
|
|
|
1 |
Adaptador soldável curto com bolsa e rosca para registro [40mm x 1
1/2"] |
|
|
|
1 |
Caixa de água de 1.000 litros (padrão Tigre) |
|
|
|
1 |
Cap roscável branco 1 1/2" |
|
|
|
3 |
Cap soldável [DN 40] |
|
|
|
3 |
Curva 90° soldável [DN 40] (a quantidade depende da instalação) |
|
|
|
1 |
Joelho 90º roscável de 1" (branco) |
|
|
|
1 |
Joelho 90º soldável [DN 25] |
|
|
|
1 |
Joelho 90º soldável [DN 32] (a quantidade depende da instalação -
consultar substituição por Curva 90°) |
|
|
|
|
Luva de correr marrom [DN 40] (OPCIONAL)* |
|
|
|
10 |
Luva soldável marrom [DN 40] (consultar sobre substituir por *melhor
opção ou **boa opção) |
|
|
|
2 |
Nipel de 1" (branco) |
|
|
|
1 |
Tê [DN 40] |
|
|
|
1 |
Torneira de bóia Tigre 3/4" |
|
|
|
60 |
Tubo de PVC soldável [DN 20] 6m |
|
|
|
1 |
Tubo de PVC soldável [DN 25] 3m (a quantidade depende da instalação) |
|
|
|
1 |
Tubo de PVC soldável [DN 32] 3m (a quantidade depende da instalação) |
|
|
|
3 |
Tubo de PVC soldável [DN 40] 6m (a quantidade depende da instalação) |
|
|
|
|
União soldável [DN 40] (OPCIONAL)** |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
* Melhor opção em vez de usar
Luva soldável marrom [DN 40], porém é bem mais cara.
** Boa opção em vez de usar
Luva soldável marrom [DN 40], porém é bem mais cara. |
|
|
|
|
|
|
Quant. |
DIVERSOS |
Valor uni. |
Total |
|
1 |
Adesivo (cola) p/ PVC c/75g Tigre |
|
|
|
1 |
Adesivo Aquatherm (cola) p/ CPVC c/65g Tigre |
|
|
|
2 |
Adesivo (cola bicomponente) Plexus 310* ou Araldite F362 |
|
|
|
1 |
Adesivo de contato Cascola (cola de contato) (galão de 3,2 litros) |
|
|
|
X |
Ducha eletrônica Thermo systen 6800W x 220V (melhor que usar o
dimmer) |
|
|
|
1 |
Fita crepe 18mm x 50m |
|
|
|
1 |
Fita veda rosca Tigre 18mm x 10m |
|
|
|
10 |
Garrafas PETs de 2 litros lisa p/ fazer fitas |
|
|
|
1 |
Lata de solvente (água raz) |
|
|
|
1 |
Litro de álcool (ou solução preparadora/limpadora) e pano para
limpeza |
|
|
|
1 |
Lixa de ferro 80 |
|
|
|
4 |
Lixa de ferro 100 |
|
|
|
1 |
Mangueira 1/2" (para redutor de turbulência) |
|
|
|
X |
Pedaços de fios elétricos ou arame galvanizado para fixar os coletores no telhado |
|
|
|
2 |
Pincel para pintura (metal) 1 1/2" |
|
|
|
6 |
Placa de Tetra Pak (270 caixas de leite longa vida) |
|
|
|
1 |
Rolo de papel higiênico |
|
|
|
1 |
Tinta Coral - esmalte sintético Coralit - madeira e metais - Preto
Fosco (galão 3,6 litros) |
|
|
|
Xm |
Manta de polietileno expandido de 10mm p/ revestir a caixa de água |
|
|
|
Xm |
Lona de banner p/ revestir a caixa de água (por cima do polietileno) |
|
|
|
Xm |
Revestimento de polietileno expandido UV p/ revestir os tubos de
32mm (externos) |
|
|
|
Xm |
Revestimento de polietileno expandido UV p/ revestir os tubos de
40mm (externos) |
|
|
|
|
|
|
|
|
|
Obs.1: Se for instalar o misturador embutido na parede, deve-se usar
tubos e conexões Acquatherm (CPVC) com revestimento térmico. |
|
|
|
|
|
|
|
|
|
Obs.2: Se for instalar o misturador externo, usar tubos e conexões
de PVC marrom de 20mm. |
|
|
|
|
|
|
|
|
|
Obs.3: Antes de iniciar a instalação, é preciso que esteja pronto
toda a parte de alvenaria, principalmente o suporte para o
reservatório térmico. |
|
|
|
|
|
|
|
|
|
Orçamento p/ montar esse Aquecedor Solar: |
TOTAL R$ |
|
|
|
|
|
|
|
|
* Essa cola é vendida o mínimo de 2x250g na Maxepoxi - www.maxepoxi.com.br
Rua Plácido Vieira, 420 - Santo Amaro São Paulo, 04754-080 - fone:
11 5641-8396
Obs.: enviam por transportadora para fora de São Paulo. |
|
|
|
|
|
|
|
|
LISTA DE FERRAMENTAS NECESSÁRIAS PARA CONSTRUÇÃO do Aquecedor
Solar |
|
|
Alicate de pressão |
|
|
|
|
Arco ou Mini arco de serra. Sugestão: com serrinha Starrett unique
18D (inquebrável) |
|
|
|
|
Broca com ponta esmeril (ver modelo no Manual do Aquecedor Solar) |
|
|
|
|
Extensão para ligar a furadeira (se necessário) |
|
|
|
|
Estilete |
|
|
|
|
Ferro de passar roupas (ver voltagem local) |
|
|
|
|
Filetador de garrafa PET (desejável) |
|
|
|
|
Furadeira com broca de +/- 5mm (ver voltagem local) |
|
|
|
|
Gabarito para marcação e corte dos tubos (desejável) |
|
|
|
|
Lápis ou caneta hidrográfica com ponta fina |
|
|
|
|
Lima grossa redonda ou meia cana (ou
as duas se tiver) |
|
|
|
|
Marcador (chave de fenda com a ponta amolada igual a de um prego) |
|
|
|
|
Martelinho |
|
|
|
|
Palitos de sorvete ou feitos de bambu (melhor opção) |
|
|
|
|
Pano para limpeza geral (pano de chão
ou estopa) |
|
|
|
|
Serra copo de 20mm (com suporte e broca guia) |
|
|
|
|
Serra copo - Jogo com serras de 32mm, 38mm, 44mm e 54mm (com suporte
e broca guia) |
|
|
|
|
Tesoura |
|
|
|
|
Trena com mínimo de 3m |
|
|
|
|
|
|
|
