PROJETO EXPERIMENTAL DO
VASO FREÁTICO ECOLÓGICO

PARA UMA GARRAFA DE 5 LITROS

FEITO COM MATERIAIS RECICLÁVEIS
O sistema de suprimento de água é super econômico
e com total proteção contra o mosquito transmissor da Dengue

MANUAL DE CONSTRUÇÃO
Versão 1.0

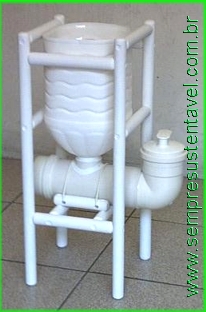

VASO FREÁTICO COM UMA GARRAFA PET DE 5 LITROS

IMPORTANTE: Dependendo do tipo de terra e da altura do vaso (garrafa PET) a umidade custa mais a subir, mas isso é só até toda a terra ficar úmida. Na realidade é a planta que vai atrás da água, ou seja, as raízes da planta é que vão "puxar" água do fundo. Quando a planta ainda é muito nova e suas raízes são bem superficiais, é necessário colocar água por cima até a planta criar raízes mais profundas. Isso é bem fácil de notar quando a gente semeia o trigo para cultivá-lo até que fique uma grama de +/- 15cm que serve para fazer o suco de clorofila; nos primeiros dias colocamos água por cima para deixar as sementes bem úmidas, depois que as raízes criam +/- 5cm de profundidade não precisa mais colocar água por cima, daí em diante coloca-se água apenas no reservatório. Obs.: mais na superfície é normal ela ficar totalmente seca, que por sinal é bom, porque assim não haverá perda de água por evaporação, não forma musgo, limbo, mofo, etc.

Nesse exemplo, o vaso foi dimensionado para uma garrafa (galão) de PET de 5 litros. Foram utilizados quatro cabos de vassouras cortados em pedaços, unidos com parafusos e pintados com tinta esmalte.

Lista de materiais:

Os pedaços feitos com os cabos das vassouras são:
- 04 x 50cm = os quatro pilares de sustentação
- 10 x 16cm = oito para montar o quadro do cavalete e dois para sustentar o tubo base
- 02 x 11cm = para apoio lateral do tubo base

Os parafusos para fazer as uniões são:
- 20 parafusos para madeira de 4,8 x 50mm para montar o quadrante
- 04 parafusos para madeira de 4,8 x 35mm para fixar os dois pedaços que farão o apoio para o tubo base

Para o tubo base:
- 1 pedaço de 22cm de tubo de 75mm
- 1 cap de 75mm
- 1 joelho de 90° de 75mm
- 1 plug de 75mm
- 1 pedaço de 3cm de tubo de 50mm

Diversos:
- 1 lixa n° 100 e 1 lixa n°180 para fazer o acabamento
- 1 latinha de 225ml de tinta esmalte
- 1 lata de água raz
- colas: 1 cola para PVC (se os tubos e conexões forem de PVC) e 1 cola para fazer o reforço na união do pedacinho de tubo de 50mm no tubo de 75mm (durepox, ou massa plástica, ou araldite, ou outra similar)
- um pedaço de forração de 14 x 40cm
- pedaços de panos velhos

Ferramentas:
- serrinha de ferro com arco (para serrar os pedaços de cabos de vassouras - melhor acabamento)
- furadeira com brocas para madeira
- grosa para arredondar as pontas dos pedaços de madeira
- 1 pincel pequeno
- 1 chave de fenda
- 1 estilete e 1 régua ou guia de aço ou similar.

Preparação dos pedaços de cabos de vassouras para a montagem do cavalete:

O primeiro passo é retirar os cabos das vassouras (usadas), retirar a cobertura de plástico (se tiver), serrar as pontas (normalmente com pregos ou grampos de ferro), lavar com água e sabão e deixar secarem no chão para evitar que fiquem tortos. Após a secagem, lixá-los com lixa para madeira n°100.

Depois escolher dois cabos bem conservados, retos e de espessuras iguais para cortar com uma serrinha de arco, quatro pedaços de 50cm de comprimento cada, e dos cabos restantes, cortar os 10 pedaços de 16cm de comprimento e os dois pedaços de 11cm de comprimento.

<= A seguir, com um lápis faça uma marca no centro de cada ponta dos 10 pedaços de 16cm.






Depois, com uma furadeira com broca de 1/8" fazer um furo com aproximadamente 3cm de profundidade nas 20 pontas dos 10 pedaços de 16cm. =>

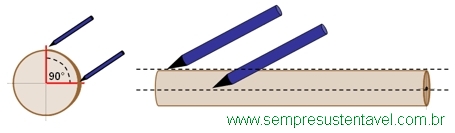

Agora risque com um lápis duas linhas paralelas nos 4 pedaços de cabos de 50cm (pilares) conforme é mostrado no desenho a seguir:

Depois marque com lápis os pontos onde deverá fazer os furos nos pedaços de cabos de 50cm (pilares) conforme esquema do desenho a seguir:

Depois, faça os furos atravessando os pedaços de madeira usando uma furadeira com broca de 5mm. Veja ilustração a seguir:

Depois, com uma grosa, arredonde as pontas dos pedaços, e com uma lixa para madeira n° 100 faça o acabamento. Veja ilustração a seguir:

Preparação e montagem do conjunto de pedaços de cabos para fazer o suporte para o tubo base:

Pegar dois pedaços de 16cm, traçar uma linha reta longitudinal, marcar dois pontos nessa linha distantes da ponta 3,5cm e furar com a broca de 5mm atravessando a madeira. Na figura ao lado são os pedaços "A" e "B".

Nos dois pedaços de 11cm (na figura são: "E" e "F"), fazer duas linha paralelas distantes 90° (igual foi feito nos pedaços de 50cm acima). Na primeira linha marque dois pontos distante das pontas 1cm, e na outra linha marque dois pontos distantes da ponta 2,5cm. Esses dois últimos pontos serão para passar um fio para amarrar o tubo base nessa base de pedaços de cabos. Depois fure com a broca de 5mm os quatro pontos, atravessando a madeira.

Veja detalhes na figura ao lado =>

Por último, una com parafusos de 5cm os dois pedaços de 16cm ("A" e "B") nos dois pedaços de 16cm que ficaram no meio ("C" e "D"). Depois marque com lápis os quatro pontos distantes 3,5cm da ponta desses dois pedaços centrais ("C" e "D"), e use uma furadeira com broca de 1/8" para fazer um furo de +/- 1cm de profundidade. Esses quatro pontos serão para fixar os dois pedaços de 11cm ("E" e "F").

Montagem do cavalete:

Para a montagem o cavalete, use parafusos de 5cm para unir os pedaços de cabos. Comece por unir o conjunto da base nos quatro furos inferiores dos quatro pilares desse cavalete (são os furos distantes 25,5cm da ponta superior de cada pilar) .

Depois é só unir (com parafusos de 5cm) os seis pedaços de 16cm restantes, nos pontos superiores dos pilares, formando um quadrado visto por cima.

Veja figura a seguir:

Preparação e Montagem do tubo base e da garrafa PET.

Para fazer a montagem do tubo base e preparação da garrafa PET, veja detalhes nas DICAS da apresentação inicial desse projeto em: DICA DE COMO MOLDAR A PONTA DE UM TUBO DE PVC NO FOGO DA BOCA DE UM FOGÃO.
