A seguir
uma
sugestão detalhada
da montagem
de um cavalete
usando pedaços de
cabos de vassouras
para 4 garrafas PETs
de 3 litros cada.

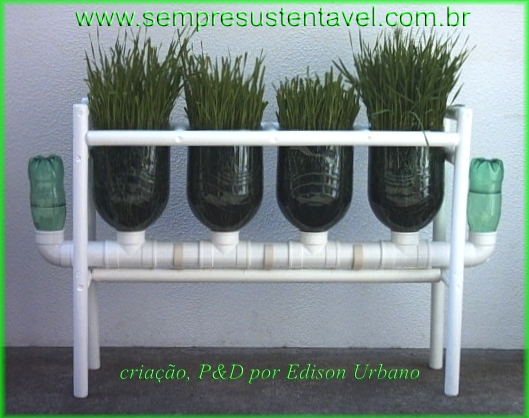

Montagem experimental para
plantação de grãos de trigo para produção da grama de trigo.
A grama de trigo será para
fazer o suco de clorofila |
 |
|
|
IMPORTANTE: Dependendo do tipo de terra e da
altura do vaso (garrafa PET) a umidade custa mais a subir, mas isso é só
até toda a terra ficar úmida. Na realidade é a planta que vai atrás da
água, ou seja, as raízes da planta é que vão "puxar" água do fundo.
Quando a planta ainda é muito nova e suas raízes são bem superficiais, é
necessário colocar água por cima até a planta criar raízes mais
profundas. Isso é bem fácil de notar quando a gente semeia o trigo para
cultivá-lo até que fique uma grama de +/- 15cm que serve para fazer o
suco de clorofila; nos primeiros dias colocamos água por cima para
deixar as sementes bem úmidas, depois que as raízes criam +/- 5cm de
profundidade não precisa mais colocar água por cima, daí em diante
coloca-se água apenas no reservatório. Obs.: mais na superfície é normal
ela ficar totalmente seca, que por sinal é bom, porque assim não haverá
perda de água por evaporação, não forma musgo, limbo, mofo, etc.
|
|

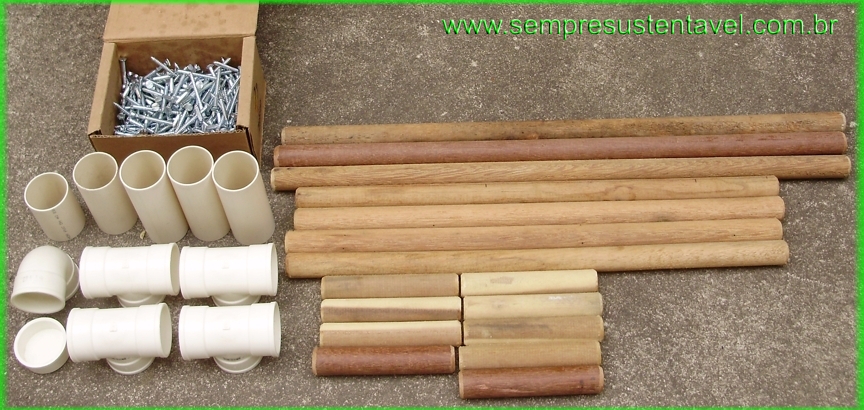

Lista de materiais |
|
|
Para o cavalete:
- 4 cabos das vassouras
- 24 parafusos para madeira de 4,8 x 50mm
Para o tubo base:
- 60cm de tubo de 40mm branco da linha esgoto (provavelmente vai ter que
comprar 1m)
- 4 Tês de 40mm
- 1 Joelho de 90º de 40mm
- 1 cap de 40mm
|
 |
|
Diversos:
- 1 lixa n° 100 e 1 lixa n°180 para fazer o acabamento
- 1 latinha de tinta esmalte branco brilhante
- pincel pequeno de 1/2"
- 1 fita veda rosca ou tubinho de cola para PVC (use a cola só se tiver
prática)
- quatro pedaços de forração de 13cm x 15cm
- 1 latinha de água ráz
- pedaços de panos velhos
Ferramentas:
- serrinha de ferro com arco (para serrar os pedaços de cabos de
vassouras - melhor acabamento)
- furadeira com brocas para madeira
- grosa para arredondar as pontas dos pedaços de madeira
- 1 chave de fenda (grande)
- 1 tesoura. |
|
|
Preparação dos pedaços de cabos de vassouras para a
montagem do cavalete: O primeiro passo é
retirar os cabos das vassouras (usadas), retirar a cobertura de plástico (se
tiver), serrar as pontas (normalmente com pregos ou grampos de ferro), lavar
com água e sabão e deixar secarem no chão para evitar que fiquem tortos.
Após a secagem, lixá-los com lixa para madeira n°100.
|
|
Preparação dos pedaços de
madeiras para a construção do cavalete:
IMPORTANTE: as medidas indicadas nesse manual são
para usar as garrafas PETs com aproximadamente 12cm de diâmetro (3litros). |
 |
|
|
Primeiro, escolha dois cabos bem conservados, retos e de
espessuras iguais para cortar com uma serrinha de arco, quatro pedaços de
45cm de comprimento.
Agora risque com um lápis duas linhas paralelas nos 4 pedaços (pilares) conforme é mostrado no desenho a seguir:
|
|
Dica: Para riscar essas linhas retas, use como guia
um pedaço de madeira que esteja bem reto. Para isso, coloque a ripa de
madeira sobre uma mesa, encoste um pedaço de 45cm na ripa e risque a
linha conforme foto ao lado => |
 |
|
|

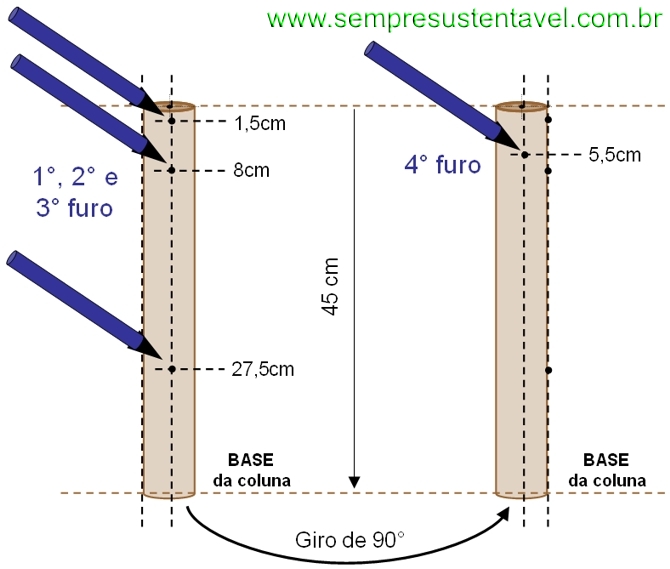

Depois marque com lápis os pontos
onde deverá fazer os furos nos pedaços de cabos de 45cm (pilares)
conforme esquema do desenho ao lado =>
Esses furos devem atravessar a
madeira e devem ser feitos com broca de 5mm. |
 |
| |
|

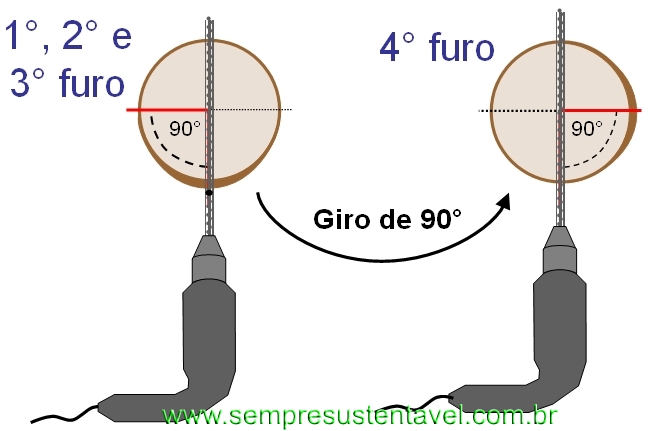

Depois, faça os furos usando uma furadeira com broca de
5mm. Esses furos devem atravessar esses pedaços de madeiras (cabos). Veja
ilustração a seguir: |
 |
| |
|
|
Depois, com uma grosa, arredonde as pontas de todos pedaços, e
com uma lixa para madeira n° 100 faça o acabamento. Veja ilustração ao lado
=> |
 |
| |
|
|
Agora, dos cabos restantes, corte 9 pedaços de
12cm e 3 pedaços de 55cm. Depois faça um furo com 3cm de profundidade
nas duas pontas de cada pedaço. Para fazer esse furo, use broca de 3mm. |
 |
| |
|
|

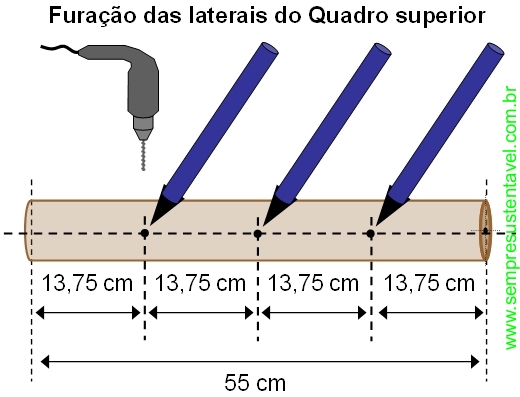

Depois, pegue dois pedaço de 55cm
e faça três furos conforme o desenho ao lado =>
Esses furos devem atravessar a
madeira e devem ser feitos com broca de 5mm. |
 |
| |
|
|
Depois, com uma grosa, arredonde as pontas de todos pedaços, e
com uma lixa para madeira n° 100 faça o acabamento. Veja ilustração ao lado
=> |
|
| |
|
|

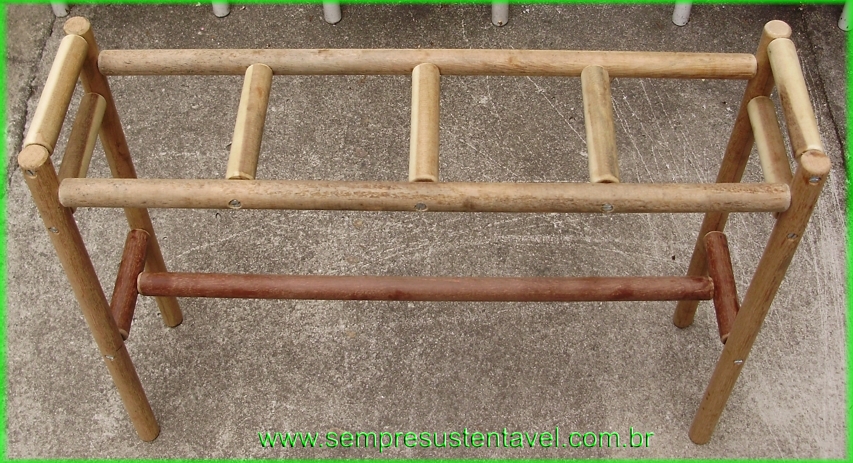

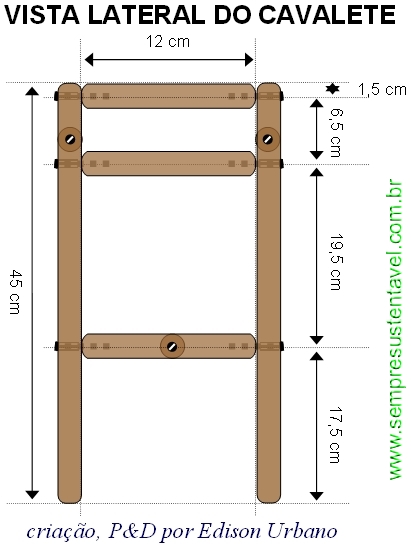

| Montagem das laterais do cavalete:
Para a montagem do cavalete, una os pedaços de madeiras com parafusos de
5cm de comprimento. |
 |
|
|

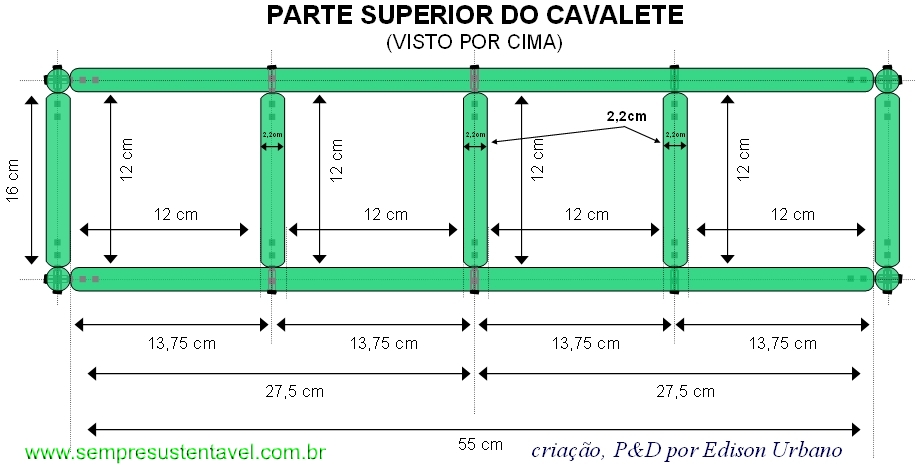

Montagem da parte superior do cavalete:

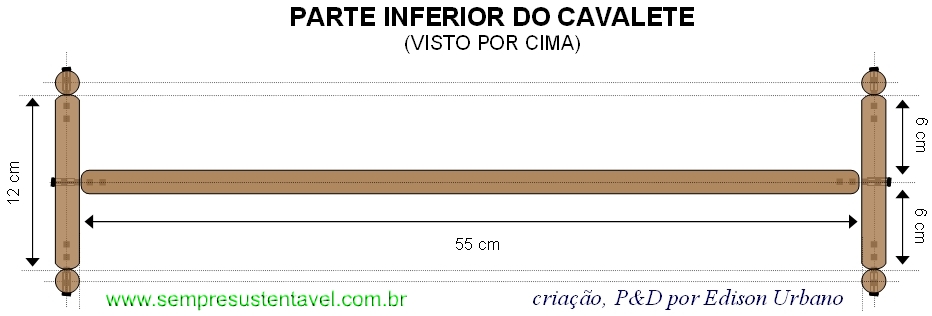

Montagem da parte inferior do cavalete:
 |
|
Preparação e montagem do conjunto de peças de
PVC
para fazer o tubo base: |
|
|
|
|

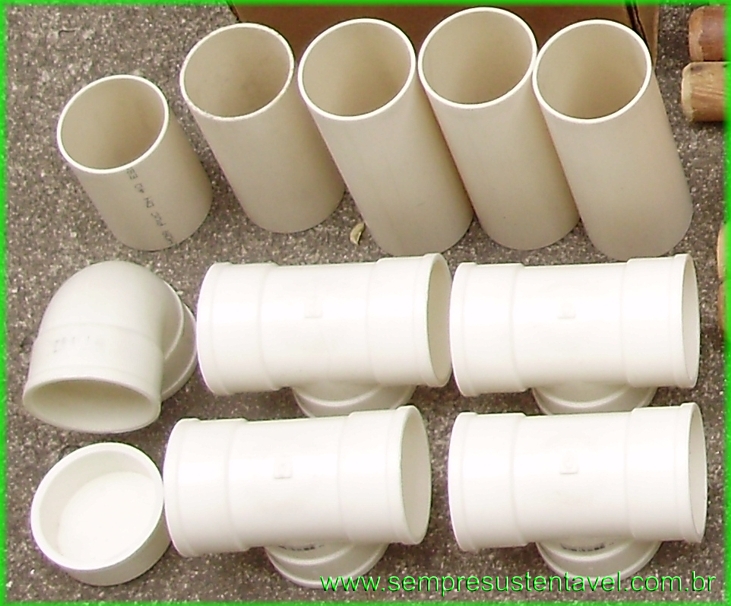

Para fazer a montagem do tubo base, siga as indicações
das figuras a seguir:
Primeiro corte de um tubo de 40mm:
3 pedaço de 10cm
1 pedaço de 8cm
1 pedaço de 6cm
Depois lixe com a lixa n° 100 todas as pontas,
deixando-as levemente arredondadas, depois com a lixa n°180 faça o
acabamento;
Depois lixe as outras peças:
4 Tês de 40mm
1 Joelho de 90º de 40mm
1 cap de 40mm
Por último lave todas as peças com água e sabão. |
 |
|
|
|
|

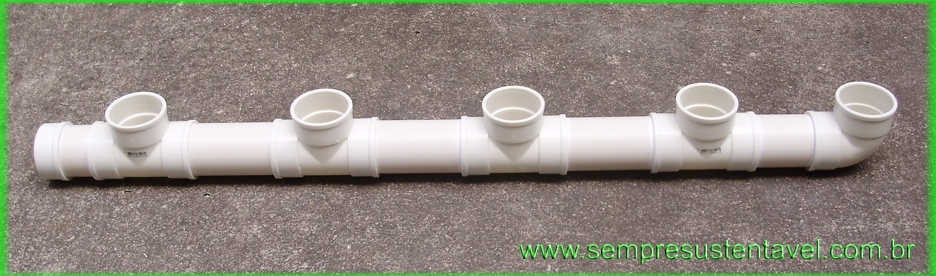

Agora una todas as peças
(veja a dica de como usar a fita veda rosca a seguir) conforme foto ao lado =>
Para fazer essa união use fita
veda rosca.
|
 |
|
A ordem para essa montagem, da
esquerda para a direta será:
cap de 40mm + pedaço de 6cm do tubo de 40mm + Tê de 40mm
+ pedaço de 10cm do tubo de 40mm + Tê de 40mm +
pedaço de 10cm do tubo de 40mm + Tê de 40mm + pedaço
de 10cm do tubo de 40mm + Tê de 40mm + pedaço de 8cm
do tubo de 40mm + joelho de 90º de 40mm. |
|
Obs.: Se preferir use
cola de PVC, mas é necessário ter prática. Isso é importante porque
na hora da colagem tem que prestar atenção se os pedaços estão 100%
alinhados, e encaixados até o fim, para evitar que a distância
entre as peças fiquem erradas (geralmente com alguns milímetros a
mais). Se isso acontecer, não será possível arrumar depois. |
|
|
|
|

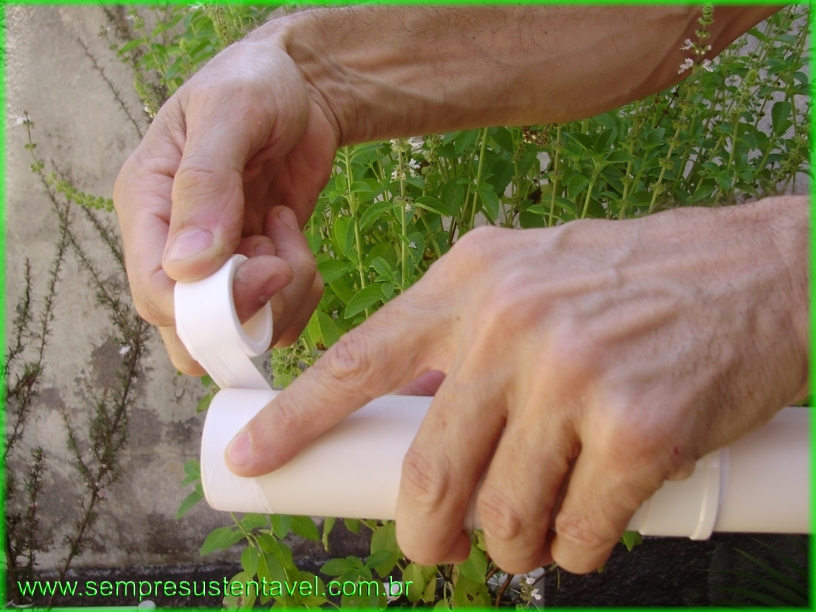

Dica: para passar a
fita veda rosca, desenrole ela sempre no sentido oposto ao sentido
que desenrola por exemplo uma fita adesiva, tipo o durex. É como se
estivesse passando a fita durex com o lado da cola para cima.
Veja foto ao lado => |
 |
|
|
|
|

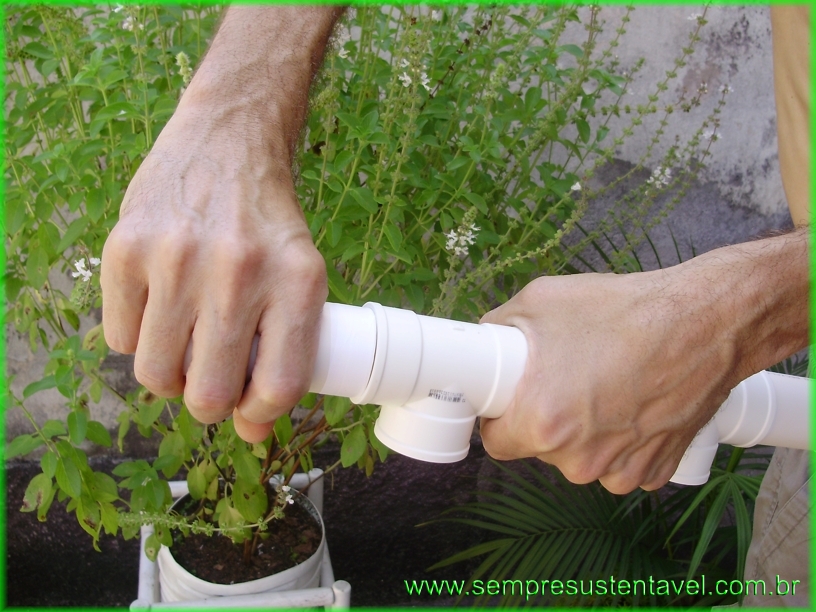

Para unir as duas peças,
primeiro encaixe levemente uma na outra e depois, sempre girando
devagar, empurre o tubo com força.
Veja foto ao lado => |
 |
|
|
Depois faça as braçadeiras para prender o tubo base
no cavalete.
Para as braçadeiras:
- 3 pedaços de 2cm de tubo de 40mm
- 3 parafusos de para madeira de 2 x 15mm |
 |
|
|
|
|

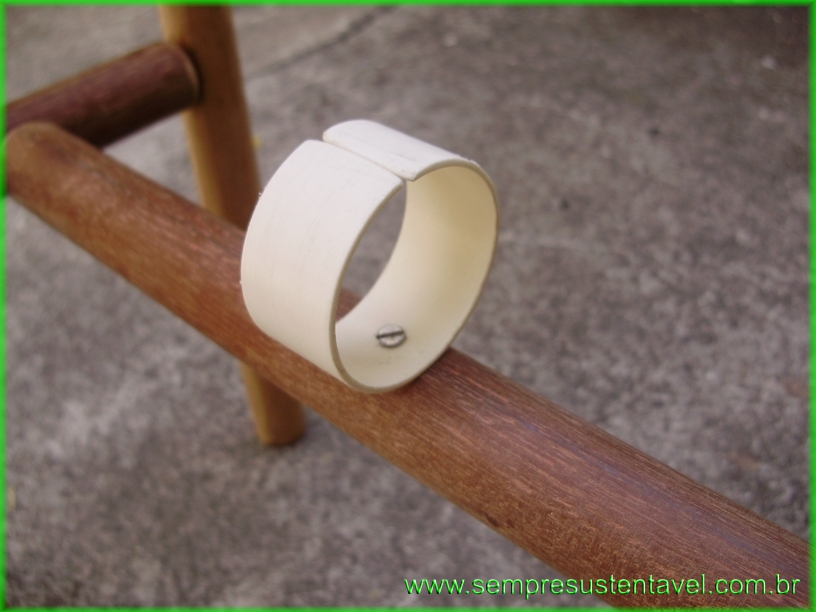

Para fazer as braçadeiras, pegue um pedaço de 2cm do
tubo de 40mm, faça um corte de comprido e do lado oposto faça um furo de
2mm para passar o parafuso que vai prender a braçadeira na base do
cavalete. Veja foto ao lado => |
 |
|
|
|
|

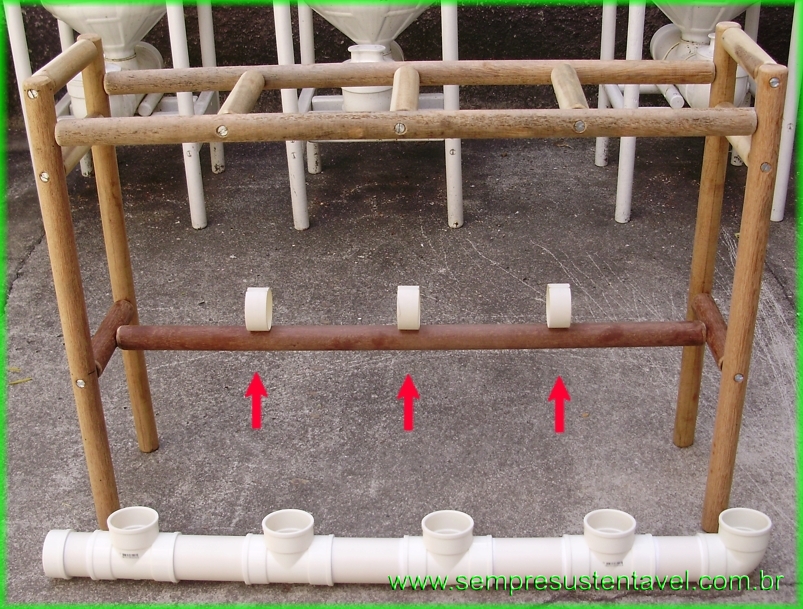

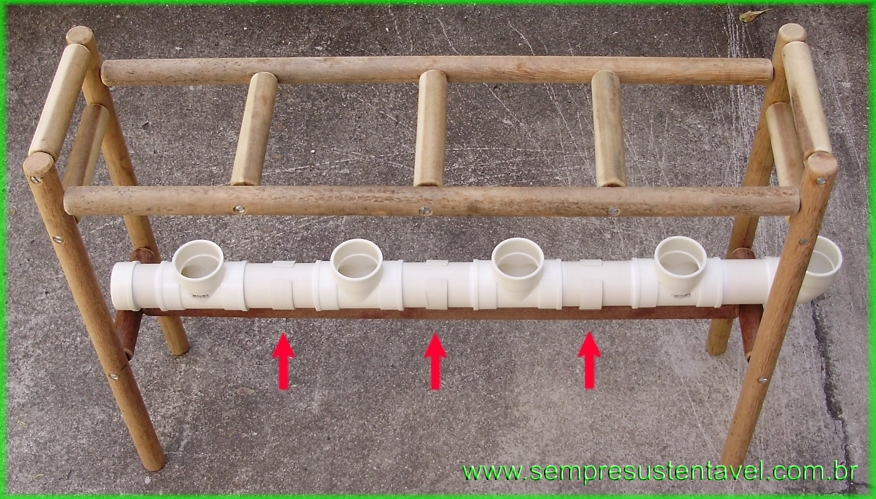

Depois será só encaixar o tubo base nas braçadeiras. Veja foto ao lado => |
|
Mas, antes de colocar o tubo base no cavalete, pinte
tudo com tinta esmalte sintético branco brilhante.
Obs.: Se tiver dons artísticos, faça uma pintura mais elaborada,
inclusive nas garrafas; isso pode deixar o clorofilário mais harmônico. |
|
|
Preparação dos vasinhos (garrafas PETs): |
|
O primeiro passo é lavar bem as
garrafas com água e sabão.

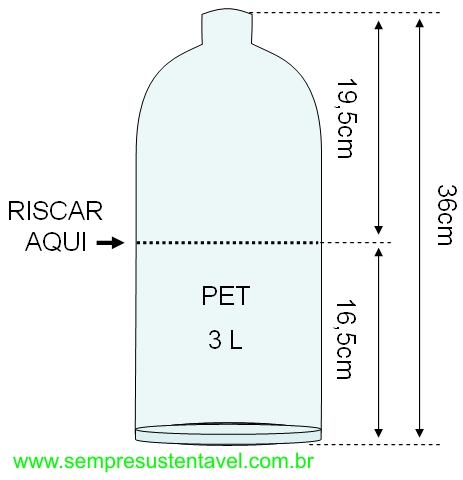

Depois, faça um risco com uma
caneta piloto (do tipo que é usada para escrever nomes em CDs), conforme
o desenho ao lado =>
Como resultado você terá um
vasinho com 19,5cm de altura. |
 |
| |
|
|
Dica: para fazer esse
risco, apóie a garrafa encostada em uma parede e em um pedaço de madeira
para servir de guia. Depois gire a garrafa com a caneta fixa e encostada
na garrafa. Assim poderá fazer esse risco em linha reta. |
 |
| |
|
|
Para cortar você pode usar um
ferro de solda ou uma tesoura.
Depois passe uma lixa fina para
fazer o acabamento na borda do "vasinho feito com a PET. |
 |
|
|
Preparação dos condutores de água: |
|
O condutor de água será para conduzir a água do tubo
base para a terra de dentro da garrafa. Esse processo é feito por
capilaridade. Um bom
material para esse condutor é a forração, muito usada para revestir chão
de salas e escritórios. Essa forração é feita com materiais sintéticos,
que mesmo em contato constante com a água e terra tem longa duração.
|
 |
|
|
|
|

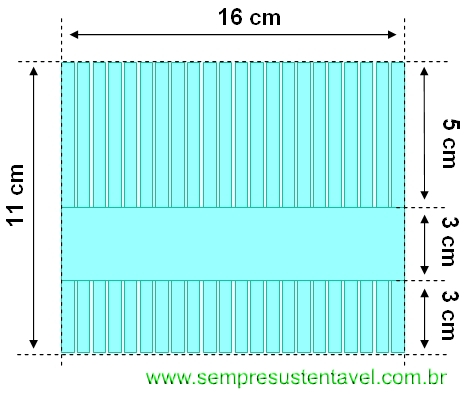

Para fazer esse condutor, corte um
pedaço de forração com 16cm de largura (essa medida pode variar dependendo da grossura da
forração) por 11cm
de comprimento.
Depois risque duas linhas
paralelas conforme desenho ao lado =>
|
 |
|
|
|
|

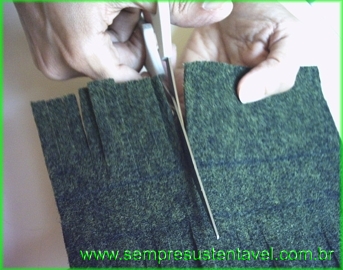

Depois corte com tesoura as
tirinhas (franjinha) de um lado e do outro conforme indicação do desenho
anterior. Veja foto ao lado => |
 |
|
|
|
Depois de ter feito os cortes,
faça um rolinho e insira na boca da garrafa, deixando as pontas com
as tiras maiores para dentro da garrafa (para cima), e as pontas menores
para fora (para baixo), ficando o miolo desse
rolinho preso no gargalo da garrafa. |
 |
|
|
| Como germinar o trigo para produzir a grama:
- despeje duas colheres de sopa de trigo em grão em um copo e
cubra com uma telinha tipo filó ou tela mosqueteiro, depois prenda
a tela com um elástico.
- encha o copo com água e de umas enxaguadas nos grão.
- depois encha com água e deixe por 8 horas assim. Dica: faça isso
a noite antes de ir dormir.
- depois enxágue bem e deixe de ponta cabeça sobre outro copo para
ficar escorrendo a água. Repita essa operação durante outras 8
horas. Dica: faça essa operação algumas vezes durante o dia.
- depois espalhe os grãos sobre a terra (de um vasinho), encharque
bem de água e cubra com uma camada bem fina de terra peneirada.
- depois nos primeiros dias borrife água por cima da terra para
não deixá-la secar. Após os dois ou três dias não precisa mais
borrifar água; as raízes da planta já alcançarão água na camada
mais úmida da terra. É só manter o reservatório e a garrafinha
abastecidos. |
|
|
| |
|
|
| Sugestão para fazer o suco de clorofila:
Ingredientes:
- uma maçã
- um punhado de hortelã
- um pedacinho de gengibre sem casca
- meio vaso da grama de trigo
Como fazer:
- lave e pique tudo dentro de um liquidificador, acrescente um
copo grande de água e bata até quase sumirem os pedacinhos da
casca da maçã.
- depois coe usando um pano tipo organza e beba. |
|
 |
|
|
|
|
|
|
