PROJETO EXPERIMENTAL DE
FORNO SOLAR TIPO CAIXA FEITO COM EMBALAGENS TETRA PAK

IMPORTANTE: Veja também Segurança alimentar e cozimento solar (Fonte: http://solarcooking.org/portugues/foodsafety-pt.htm)
Muitas informações podem ser encontradas no site
The Solar Cooking Archive em Português

MANUAL DE CONSTRUÇÃO
Versão 1.0

A SEGUIR VEJA O 1° PROTÓTIPO DO PROJETO EXPERIMENTAL PARA TESTES DO
FORNO SOLAR FEITO COM MATERIAIS RECICLÁVEIS COMO:
EMBALAGENS TETRA PAK, MADEIRAS, PAPEIS SUFITs, CHAPA DE METAL, ETC.

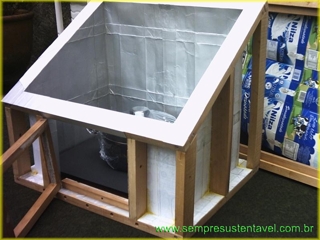

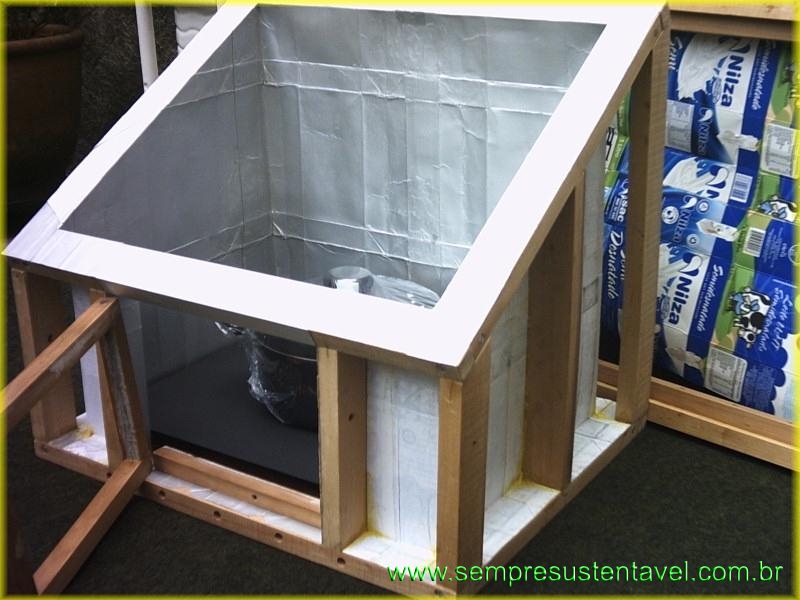

O estado atual desse projeto se encontra assim:

A idéia é fazer um forno com:

- duas opções de portas. Uma será a própria tampa de vidro. e a outra será uma pequena porta frontal.

- opção de usar refletores laterais dentro do forno com placas de Tetra Pak (ou chapas de madeira bem finas e resistentes - talvez a fórmica) revestidas com papel alumínio, ou pintadas de preto fosco ou preto brilhante. essa opção poderá servir para definir qual ou quais revestimentos internos são ou não eficientes.

- opção de colocar uma cuba de alumínio (feita com chapas usadas em gráficas) ou outro metal apenas encaixada dentro do forno. Mais bons testes será possível fazer com essa opção.

CLIQUE PARA AMPLIAR

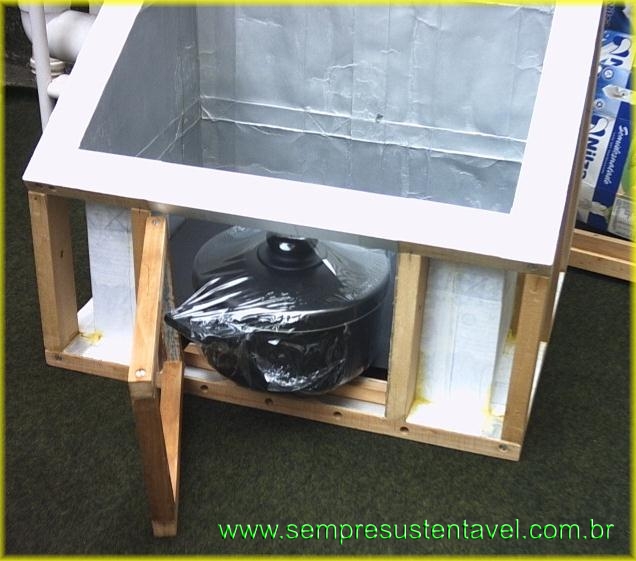

O objetivo dessa porta frontal será de oferecer a opção de mexer (rapidamente) na comida dentro da panela sem perder muito calor.

CLIQUE PARA AMPLIAR

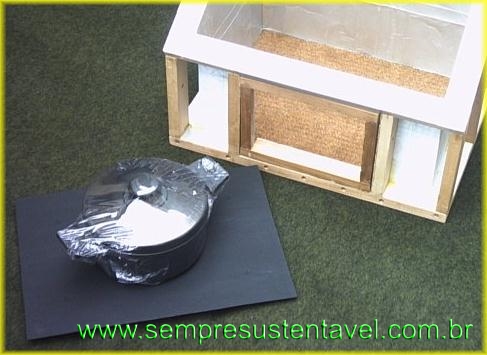

Essa portinha está dimensionada par passar uma panela de tamanho médio. Assim pode-se ter uma boa opção para cozinhar uma grande variedade de refeições.

CLIQUE PARA AMPLIAR

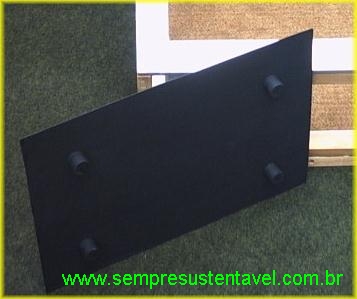

A chapa metálica que vai ficar no fundo do forno, eu fiz cortando a tampa de um gabinete de computador antigo - essa é mais uma boa opção de reciclagem.

CLIQUE PARA AMPLIAR

Os pesinhos fiz com pedacinhos de cabo de vassoura - mais reciclagem.

CLIQUE PARA AMPLIAR

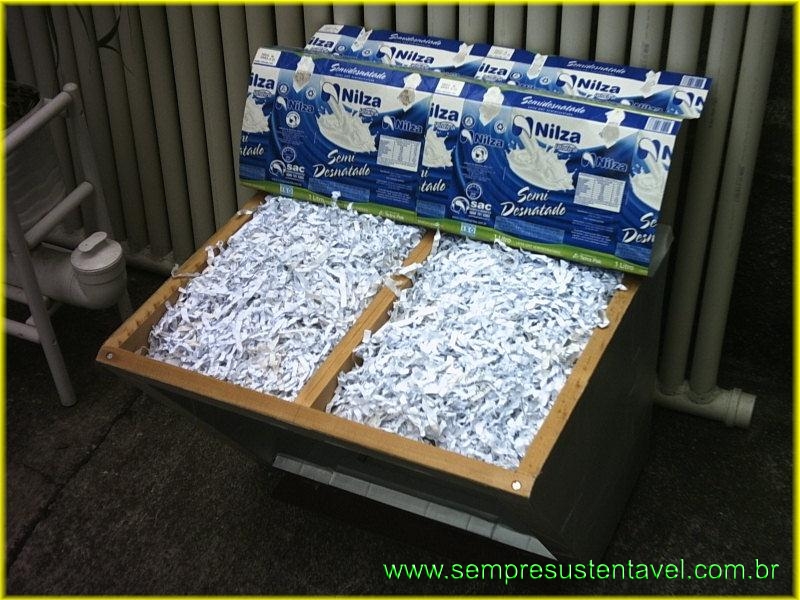

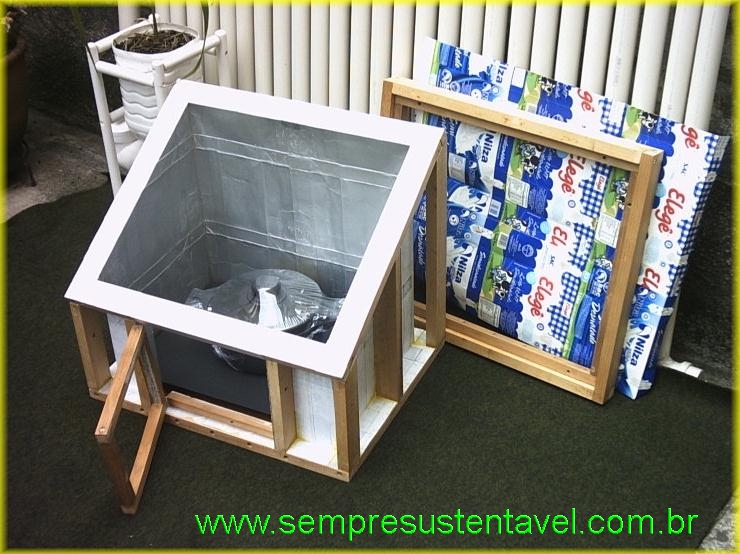

O enchimento das paredes laterais fiz com papel sufit (± 500 folhas usadas) picado em tiras e muito bem amassadas.

As paredes externas são com as embalagens Tetra Pak coladas com cola de contato.

CLIQUE PARA AMPLIAR

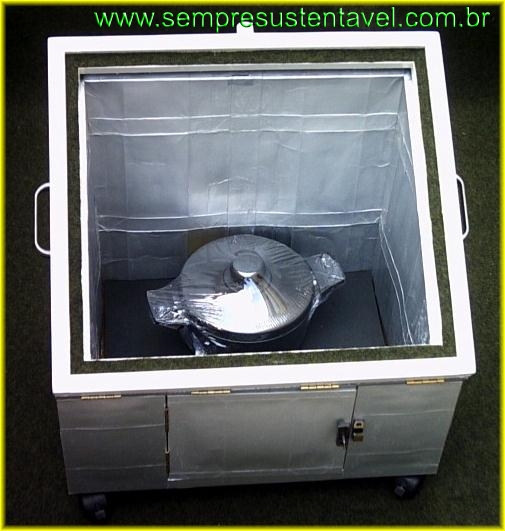

Mais algumas etapas feitas. Terminei os fechamentos laterais e inferior, instalei as dobradiças da tampa superior e as alças laterais.

Embaixo da tampa superior, colei tiras de forração e depois passei uma camada de silicone para melhorar a vedação. Isso não ficou muito bom, as pequenas envergaduras das madeiras não permitiam que ouve-se uma perfeita vedação. Então, para resolver isso, retirei as tiras de debaixo da tampa e colei tiras de espuma de ± 1cm de espessura. Agora parece que ficou bom.

Na tampa superior, nos encaixes para os vidros, também colei tiras de forração para depois passar o silicone para apoiar (colar) os vidros. Veja detalhes mais adiante.

CLIQUE PARA AMPLIAR

Comprei os dois vidros (4mm) por R$ 40,00, e um tubo de borracha de silicone (280g Brascoved construção) por R$ 17,00.

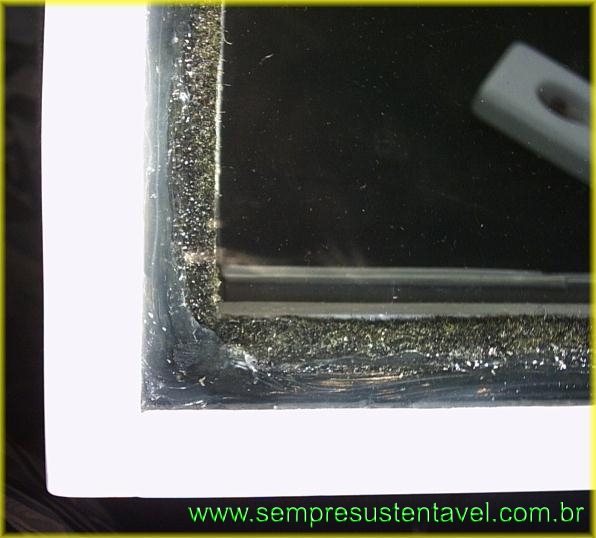

O vidro poderia ser mais fino (talvez 3mm). A colocação com o silicone sobre as tiras de forração ficou bom. Após a colocação do vidro sobre o silicone, fiz uma moldura com uma camada bem grosa sobre toda a volta do vidro. Do lado de baixo, coloquei preguinhos e mais silicone.

CLIQUE PARA AMPLIAR

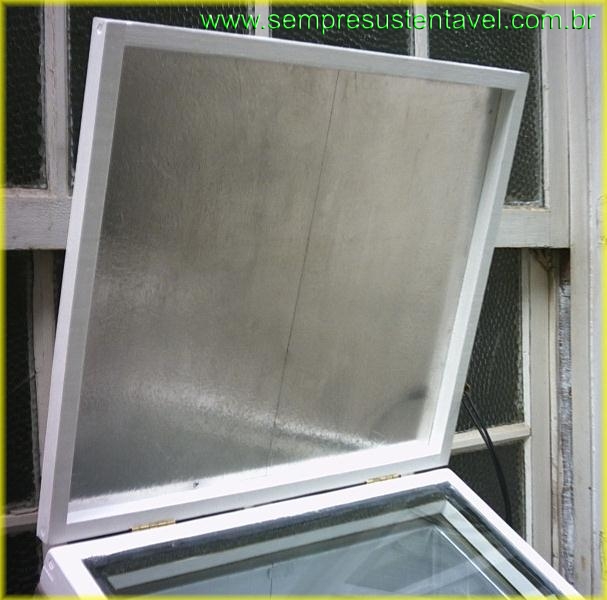

Por último, fiz a tampa refletora com uma chapa de Duratex, papel alumínio e tiras de madeiras de 2cm2 para fazer a moldura.

CLIQUE PARA AMPLIAR

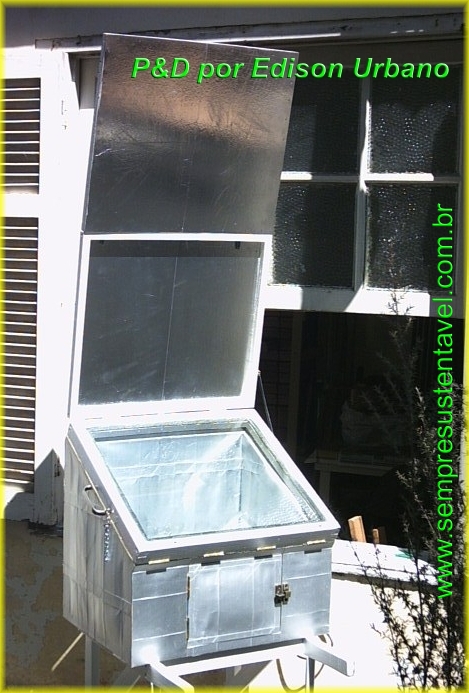

25/08/2008 - Pronto. Forno terminado. Agora só preciso esperar o sol bater no quintal para iniciar junto com a cozinheira (minha esposa) as 1001 experiências possíveis para a preparação das comidas.

Forno Solar construído com materiais recicláveis

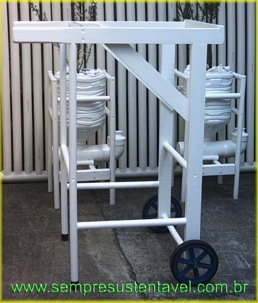

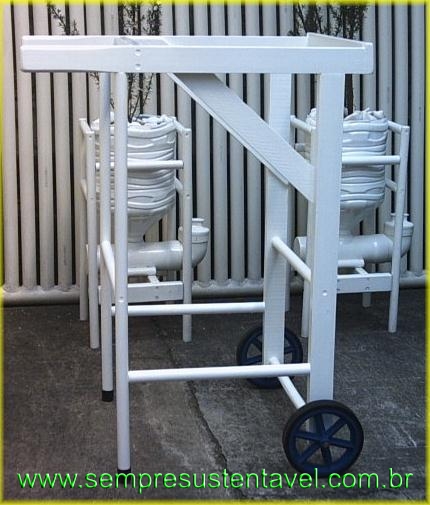

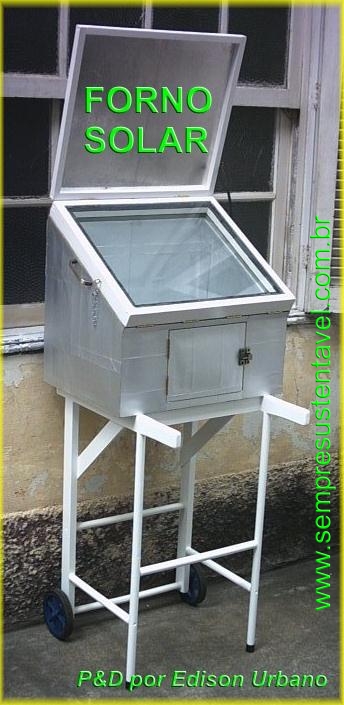

Sentindo dificuldade na locomoção e acesso ao forno, resolvi fazer um suporte com rodas. Para isso usei alguns cabos de vassouras, sarrafos madeiras, parafusos e rodas de carrinho de feira. Ficou uma montagem bem simples e muito prática.

IMPORTANTE: NUNCA suba ou desça escada ou degraus com esse suporte/carrinho e o forno encima. Peça sempre ajuda de outra pessoa para levantar e transportar o forno e o carrinho junto. Esse suporte/carrinho é apenas para locomover o forno no terreno plano.

CLIQUE PARA AMPLIAR

CLIQUE PARA AMPLIAR

CLIQUE PARA AMPLIAR

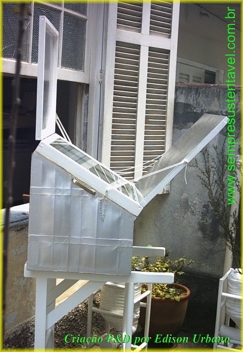

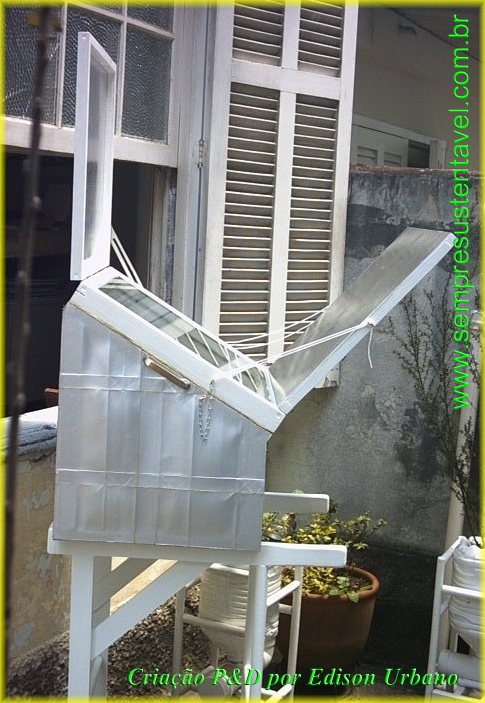

Percebendo que precisava melhorar o índice de insolação sobre o forno, acrescentei mais um refletor.

Após algumas experiências, pude perceber que dependendo do horário o melhor local para o novo refletor pode ser sobre o refletor original, ou na parte frontal do forno. Veja fotos ao lado.

Isso para a época que estamos agora (início da primavera - 10/2008). É bem provável que no verão outras posições para esse novo refletor podem ficar melhor, mais eficientes.

CLIQUE PARA AMPLIAR
Minhas primeiras conclusões: Baseado nos primeiros testes, já posso seguramente tirar algumas conclusões:
 1- cozinhar em um forno solar é completamente diferente de cozinhar em um fogão comum.
 2- para cada tipo de alimento é necessário seguir regras específicas.
 3- nem todos os tipos de alimentos são possíveis de ser cozidos nesse modelo de forno solar.
 4- o forno solar só funciona bem para cozinhar alimentos se tiver muito sol (céu totalmente aberto).
 5- procurar saber as previsões climáticas pode ajudar muito na próxima tomada de decisão para cozinhar esse ou aquele alimento bem como as quantidades.
 6- para ter bom aproveitamento solar, é necessário ficar direcionando o forno para o sol no mínimo de meia em meia hora.
 7- instalar um termômetro pode auxiliar muito nas decisões de colocar, examinar ou retirar os alimentos de dentro do forno.
 8- é imprescindível o uso de luvas térmicas; de preferência com punhos longos.
 9- tem que se habituar com as tampas e cabos das panelas extremamente quentes. Nunca pegá-los sem o auxílio de luvas ou pano de prato.
 10- o forno solar é muito bom para esquentar a refeição para o almoço (em dias ensolarados).
E vamos aos testes e mais testes.............. e assim que for possível darei início a construção de um modelo mais simples, e provavelmente mais eficiente.
