TECNOLOGIA DA MINICISTERNA

INSTALANDO UM RALINHO NA MINICISTERNA

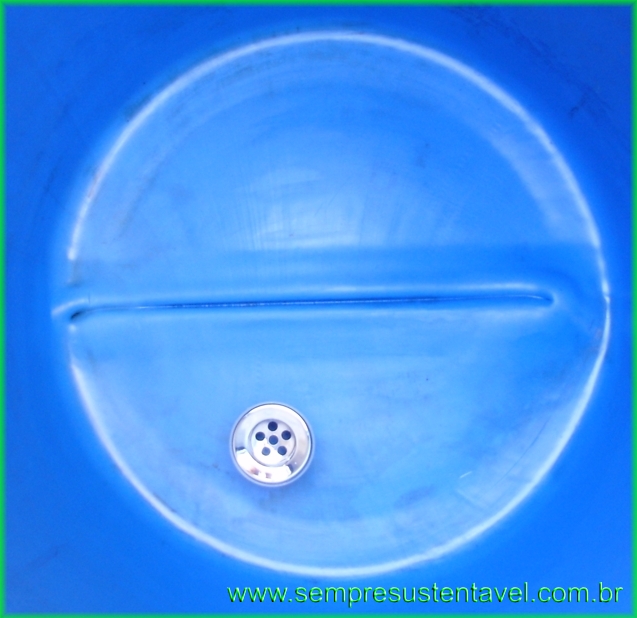

Agora, examinando por dentro o fundo da bombona, encontre o local mais baixo para instalar uma válvula de tanque (ralinho) de 1 1/4". A função dessa válvula será a de permitir o esgotamento total da água de dentro da Minicisterna. Isso será muito bom para fazer uma boa limpeza interna quando necessário.

Importante: é recomendado que use uma válvula bem resistente, de preferência de metal. Assim poderá instalar a válvula pressionando a bombona contra a base, deixando-a bem fixa. Veja detalhes a seguir.

CLIQUE PARA AMPLIAR

Após escolher esse local, coloque a bombona sobre o suporte posicionando-a exatamente no local que deverá ficar em definitivo, com os tubos de entrada e saída da água da chuva já alinhados para a conexão com o Filtro e Separador das água de chuva.

CLIQUE PARA AMPLIAR

Depois verifique se esse local escolhido não coincide com alguma barra ou viga debaixo do suporte. Se estiver livre como na foto a seguir, faça um furo na bombona com broca de +/- 6mm; depois retorne a bombona para o local definitivo (tudo bem alinhado novamente) e marque na base um ponto usando o furo que fez na bombona como guia. Para isso, use um lápis amarrado na ponta de um cabo de vassoura, ou se preferir, pregue um prego na ponta do cabo de vassoura, corte a cabeça do prego e faça uma ponta para servir de marcador.

Depois faça o furo na bombona usando uma serra copo de 1 1/4" e usando o furo que fez com a broca como guia (centro do furo de 1 1/4"). Essa medida será para passar a válvula (ralinho). Depois faça o mesmo furo na base para poder instalar a válvula.
Obs.: caso não tenha a serra copo, faça esse furo usando o mesmo método que usou anteriormente para os furos de 75mm.

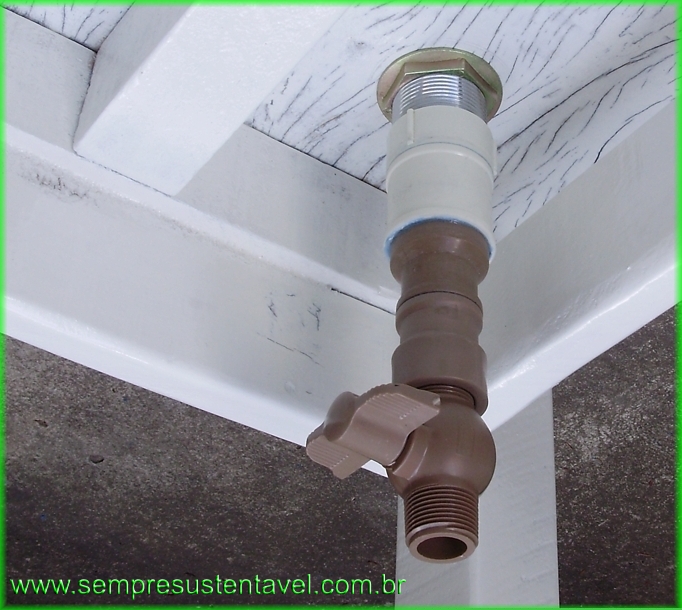

Depois de instalado a válvula, instale um registro para fechar ou liberar a saída de água. Para isso, monte o conjunto de peças a seguir: adaptador para válvula de tanque de 1 1/4" x 40mm (branco), uma luva soldável de 40mm (branco), uma bucha de redução soldável longa de 40mm x 25mm, uma luva soldável e com rosca de 25mm x 3/4" e um registro esfera com borboleta de 3/4".

Obs.: se preferir, instale a válvula só depois de terminar todos os furos. Assim vai poder limpar melhor o interior da bombona antes da instalação final.

CLIQUE PARA AMPLIAR

=> MANUAL EXPERIMENTAL DE INSTRUÇÃO DE MANUFATURA DA MINICISTERNA BÁSICA
