BOMBA DE ÁGUA MANUAL - MODELO PUXA-EMPURRA

Dicas - Dúvidas - Perguntas e Respostas n° 1.4.


Aumentar o diâmetro externo dos anéis do carretel (ponta) do êmbolo para não escapar o anel de borracha


Para evitar que o anel de borracha escape do carretel quando usar a bomba sobre muita pressão (fazer muita força para bombear), faça um reforço nos anéis do carretel seguindo as orientações a seguir.

Quando construiu a Bomba de Água Manual, foi orientado para cortar 1cm da bucha de redução longa de 50 x 25mm para fazer a ponta inferior do cilindro da bomba. Esse anel que sobrou (de 1cm) agora vai servir para aumentar o diâmetro externo dos anéis do carretel da ponta do êmbolo.

Comece cortando o anel de 1cm ao meio fazendo dois anéis de aproximadamente 0,5cm. Veja ilustração da figura 14a.


Figura 14a

Depois, retire o anel de borracha da ponta do êmbolo e cole os dois anéis (novos), um sobre cada um dos dois anéis dessa ponta (nos anéis ao lado de onde fica o anel de borracha), tomando cuidado para que fiquem bem alinhados com o interior do carretel.

DICA: caso esses anéis (novos) fiquem folgados, coloque-os dentro de uma vasilha com um pouco de água e leve ao fogo; deixe ferver um pouco, apague o fogo, espere até esfriar um pouco e retire-os da água. Pronto, agora devem estar bem mais justos.

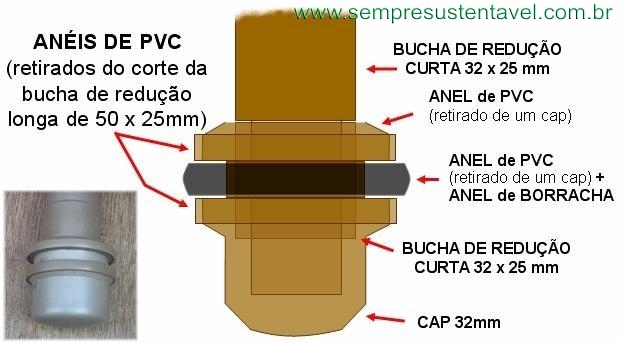

Depois, desgaste-os com uma lima ou lixa grossa, até que possam entrar no cilindro do corpo da bomba, bem rentes, porém totalmente livres. Veja como deve ficar esse trabalho na figura 14b.

CLIQUE PARA AMPLIAR

Figura 14b
